平成22年9月11日に開催された日本建築学会大会において、「音環境が精密機器に与える影響に関する考察」と題する論文が発表されました。
この論文は、HDDに与える音の影響を模擬装置等で実験し、110dB以上の音圧で影響を受ける可能性が示唆されております。
また、消火ガスの放射音も同様に、HDDに影響する可能性があることが示唆されています。
ガス放射音によるHDDへの影響は消火設備としての要件を損なう事象ではありませんが、消火設備の設計上考慮しなければならないさまざまな課題(消火、人命安全、顧客財産、環境関連等)のひとつとして、顧客、建築、設備関係の皆様とともに個々の案件ごとに、対策について検討する必要があると考えております。
※本論文(平成22年度日本建築学会大会)はNTTファシリティーズ殿の著作物です。
著作者に無断で転載・複写・複製することを禁じます。

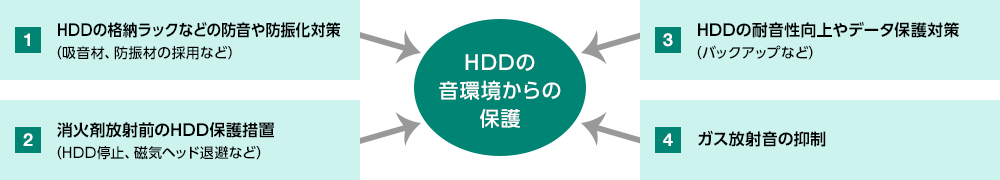

HDDを音環境から保護するためには総合的な検討が必要であり、主な対策としては次のことが考えられます。

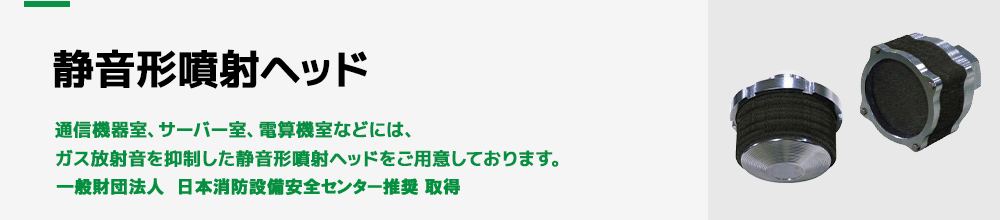

上記対策のうち 「(4)ガス放射音の抑制」 として、当社では放射音を抑制した窒素消火設備およびハロン1301消火設備用の静音形噴射ヘッドをご用意しています。
静音形噴射ヘッドの仕様は次の表に示すとおりです。
静音形噴射ヘッドの分類 | 噴射ヘッドの流量※ | 音圧レベル【周波数:~100kHz】 放射軸方向に対して角度45度で 1m離れた位置での測定結果(最大値) |
|
---|---|---|---|
窒素消火設備用 | 天井面取付タイプ | 90m3/min | 97dB |
壁側取付タイプ | 90m3/min | 99dB | |
ハロン1301 消火設備用 |
天井面取付タイプ | 5kg/sec | 96dB |
壁側取付タイプ | 7kg/sec | 98dB |
※噴射ヘッドの流量の一例であり、他の流量の製品もご用意できます。
音圧レベル | 90dB | 100dB | 110dB | 120dB | 130dB |
---|---|---|---|---|---|
音の対象 (距離) |
|
|
|
|
|

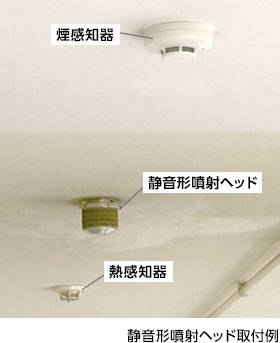

静音形噴射ヘッドは、従来の噴射ヘッドとの互換性があるため、
既設の噴射ヘッドとの交換が可能です。
防護範囲や拡散性などの性能は従来の噴射ヘッドと同等です。
従来の噴射ヘッドと取付互換性があるので、特別な配管加工は必要ありません。
(既設噴射ヘッドの設置状況によっては、サポートが必要になる場合があります。)
静音形噴射ヘッドは、放射音を抑制することでHDDのガス放射音による影響の低減を図るもので、HDDの作動性能を保証するものではありません。また、お客様においてガス放射音の抑制として静音形噴射ヘッドを採用し、かつガス放射音の抑制以外の対策案の全部または一部を併用された場合にも、HDDの作動性能を保証するものではありません。また、窒素消火設備やハロン1301消火設備以外のガス消火設備についても消火剤放出時に大きな放射音が発生しますので、HDDなどの精密機器への影響が予想されます。 このご案内についてご不明な点がある場合は、弊社までご連絡いただけますようお願い致します。
